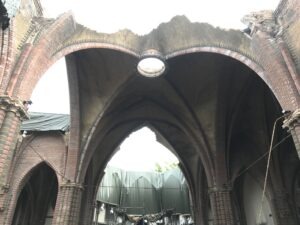

De St. Urbanuskerk in Amstelveen is in september 2018 getroffen door een grote brand. Vooral het houten dak en de stenen gewelven zijn zwaar getroffen. Na de brand was het van belang om de gewelven te redden die nog overeind stonden. Deze gewelven die nog stonden waren dusdanig beschadigd dat instorting mogelijk was. Om instorting te voorkomen heeft Jules Dock Shaping als onderaannemer van Nico de Bont de beschadigde gewelven ondersteund door middel van grote 3D-mallen geproduceerd uit EPS (Expanded Polystyrene ofwel piepschuim).



Van 3D scan naar ondersteuningsmal

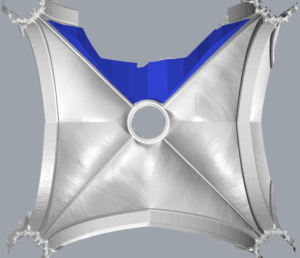

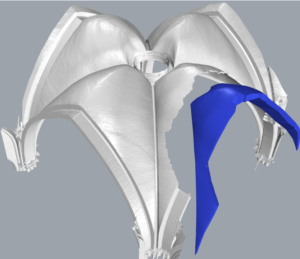

Om deze mallen te produceren met onze 3D freesmachines is een 3D-CAD-tekening benodigd. Na de brand is de St. Urbanuskerk dan ook volledig 3D-gescand. De scan was erg nauwkeurig waardoor elk detail van de beschadigde gewelven geanalyseerd kon worden. Zo kon er precies onderzocht worden welke gewelven verzakt waren en welke gewelven het grootste instortingsgevaar vertoonden. Uit de 3D-scan hebben wij vervolgens ondersteuningsmallen getekend die exact in de gewelven passen. Geen gewelf is hetzelfde aangezien deze kerk volledig met de hand is gebouwd in het jaar 1888.



EPS (piepschuim) als ondersteuningsmateriaal

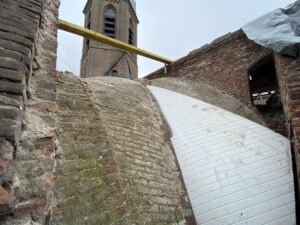

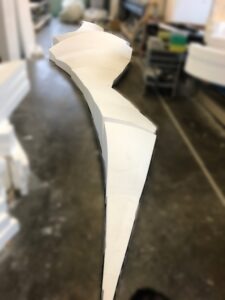

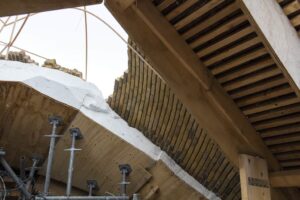

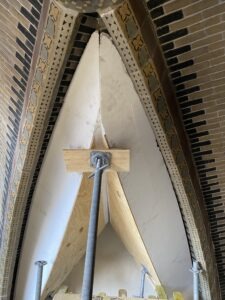

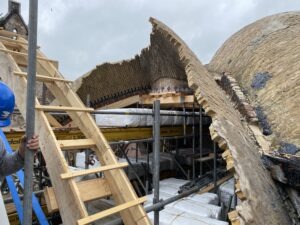

De complete kerk is volgebouwd met steigers in verband met de bereikbaarheid van de gewelven en de veiligheid. Hierdoor was de werkruimte beperkt onder de gewelven. Daarom moesten de mallen in kleine formaten worden gemaakt en lichtgewicht worden uitgevoerd, zodat deze makkelijk te hanteren waren. De ondersteuningsmallen zijn dan ook geproduceerd uit EPS (piepschuim), een goedkoop en licht materiaal. Door middel van EPS-ondersteuningsmallen zijn de gewelven gestut waardoor deze versterkt konden worden van bovenaf. Deze mallen zijn met behulp van (verstelbare) stempels tegen het gewelf aangedrukt zodat elk steentje van het gewelf ondersteund werd.

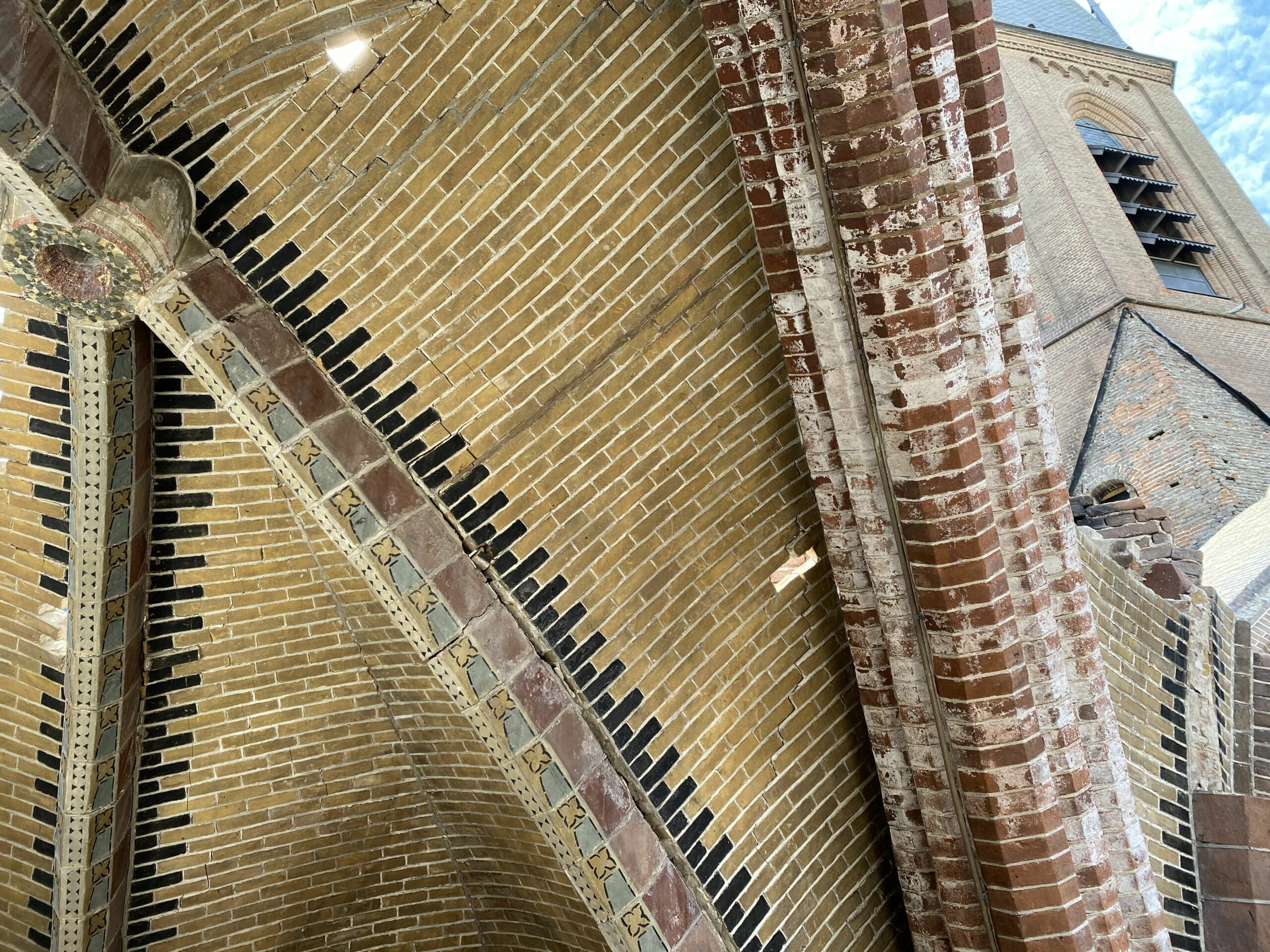

Alle gewelven die op instorten stonden zijn gerestaureerd. De kerk wordt momenteel nog herbouwd, een grote klus waar Jules Dock Shaping aan mee heeft geholpen!
